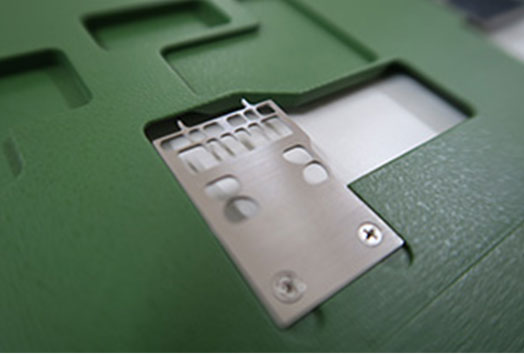

ブリッジキラー
はんだブリッジの発生しやすい箇所に、金属性のプレートを設置し、はんだブリッジの発生を抑えます。
はんだの表面張力を利用した方法と、ランド間に微細な壁を設け物理的に遮断する方法があり、お客様の実装方法をお伺いした上、最適なご提案をさせていただきます。
ブリッジキラーの効果

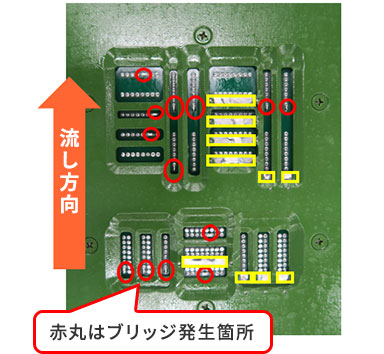

実験用基板・傾斜噴流装置用パレットにて、同じ基板レイアウトでもブリッジキラー（黄枠部）を配置しているところは100％ブリッジ（赤丸）が発生しませんでした。
※ただし、基板のレイアウトによっては、取り付け不可or効果がでにくい場合もあります

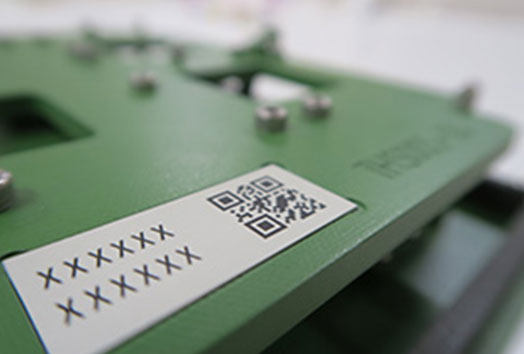

トレーサビリティ対応
- 治具のトレーサビリティ、品質確保のためQRコード・バーコードを取り付けることが可能です。
- お客様にてし登録情報をご提示いただき、QR・バーコードプレートを治具に装着して、納品いたします。

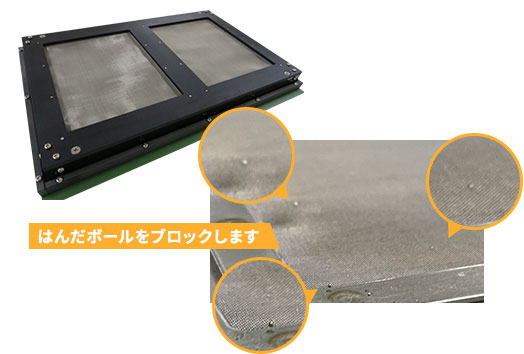

はんだボール対策カバー
- はんだ槽通過時にはんだボールの飛散により、基板面に付着することを防止するカバーです。
- 弊社では基板面のプリヒートの観点からSUSメッシュを使用することを推奨しております。
太伽の基板押さえ

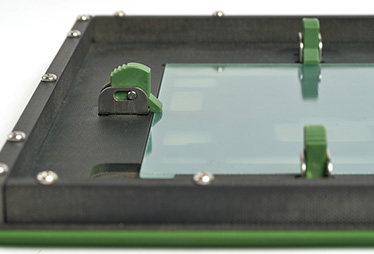

クランパー
太伽オリジナルスライド式基板押さえです。基板を傷つけない工夫が盛り込まれております。
回転型よりもタクトが早くなったとのお客様の声も寄せられております。

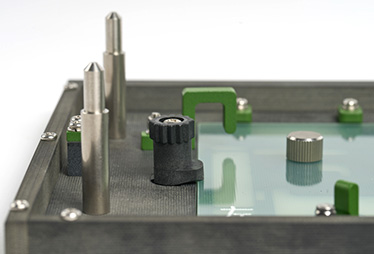

回転型フィキシング
回転させて基板を押させます。こちらも基板を傷つけない工夫が盛り込まれたデザインになっております。

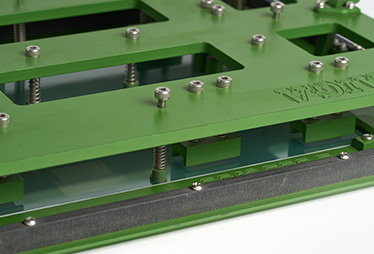

カバー式
部品押さえだけではなく基板押さえにもなるカバー式による部品押さえです。
複数の基板をまとめて押さえられるので効率的です。
噴流確認用ガラス
耐熱ガラス
開口部のはんだ上がりの状態を確認し、赤目やはんだ上がりの改善にご利用頂けます。
